產(chǎn)品中心
Product Center

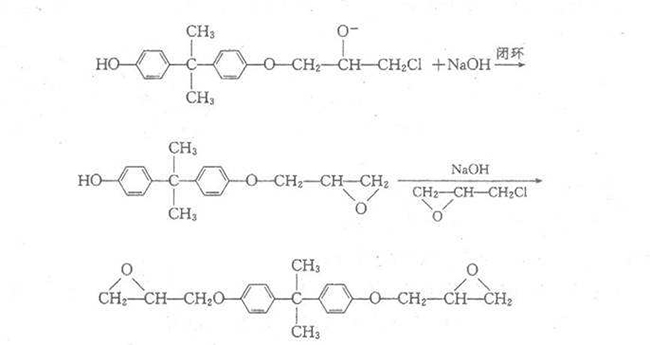

水性環(huán)氧樹脂涂料性能到底取決于什么?中國環(huán)氧樹脂行業(yè)協(xié)會的專家認(rèn)為，許多因素都從中起著作用，決不能忽視其中的任何一個。配方設(shè)計對水性環(huán)氧涂料影響巨大，是其中之一。
專家說，通過對環(huán)氧樹脂、水性環(huán)氧固化劑、顏填料以及各種助劑的選擇，可制備性能不同的水性環(huán)氧樹脂涂料，在設(shè)計水性環(huán)氧樹脂涂料的配方時需考慮2個因素：一是環(huán)氧樹脂與水性環(huán)氧固化劑的當(dāng)量比，二是顏填料的選擇，三是助劑的選擇。這3個因素考慮周全了，配方設(shè)計也就成功了。
環(huán)氧樹脂與水性環(huán)氧固化劑的當(dāng)量比是首要因素。中國環(huán)氧樹脂行業(yè)協(xié)會的專家介紹說，這方面因水性環(huán)氧樹脂涂料的類型不同而有較大差異：對于Ⅰ型水性環(huán)氧樹脂體系，由于是用水性環(huán)氧固化劑直接乳化低分子量的液體環(huán)氧樹脂，體系中具有表面活性作用的鏈段較高，適當(dāng)提高兩者的當(dāng)量比，可降明顯改善涂膜的耐水性和硬度，一般控制在比理論值高5～10%的范圍內(nèi)。對其它類型的水性環(huán)氧樹脂體系，若適當(dāng)增加環(huán)氧樹脂的用量，有助于提高涂膜的耐水性和耐腐蝕性，這是因為環(huán)氧樹脂是親油的，而水性環(huán)氧固化劑的親水性較強(qiáng)，適量減少水性環(huán)氧固化劑就可提高該體系的親油性。在某些情況下若采用環(huán)氧固化劑過量，則有助于提高涂膜的固化速度和交聯(lián)密度，從而有利于提高涂膜的耐溶劑性、耐污染性、附著力、干燥速度等，關(guān)于這一點可根據(jù)具體應(yīng)用場合而加以調(diào)整。
要根據(jù)水性環(huán)氧樹脂涂料的應(yīng)用要求來選擇恰當(dāng)?shù)念佁盍?。中國環(huán)氧樹脂行業(yè)協(xié)會專家指出，對耐酸堿介質(zhì)的場合，可采用氧化鐵紅和沉淀硫酸鋇等顏填料;對于有耐光和耐熱要求的場合，可采用氧化鋅和云母氧化鐵等顏填料;若要增加涂膜的耐化學(xué)藥品性和提高其機(jī)械性能，則應(yīng)選擇云母和滑石粉類的填料。當(dāng)然，考慮到水性環(huán)氧固化劑呈弱堿性，應(yīng)避免采用酸性的顏填料，避免兩組分混合后出現(xiàn)破乳和分層情況。水性環(huán)氧樹脂涂料是雙組分涂料，顏填料既可加到環(huán)氧樹脂乳液組分中，也可以加在水性環(huán)氧固化劑組分中，但為了使用方便，應(yīng)使加入顏填料后的兩個組分的當(dāng)量比較為接近。
助劑是水性環(huán)氧樹脂涂料生產(chǎn)、儲存及施工過程中不可缺少的組分之一，應(yīng)充分利用各種助劑對涂料以及最終涂膜性能的作用，有針對性地選用各種助劑。水性環(huán)氧樹脂涂料應(yīng)選用的助劑有成膜助劑、消泡劑、分散劑、流變調(diào)節(jié)劑等，具體選擇時應(yīng)考慮與水性環(huán)氧樹脂體系的相容性，避免出現(xiàn)凝膠和涂膜浮油等缺陷。
